Hey yo!

Balik lagi gue dengan membawa penjelasan tentang Informatika. Oke, sekarang gue bakalan ngebahas dulu gimana cara join di website tinkercad.

Sebelum lanjut, elo harus baca dulu penjelasan apa sih tinkercad itu?

So, let's get it!


Tinkercad circuit merupakan sebuah program simulasi komponen elektronika berbasis web open source free . Jadi jika ragu dalam pengolahan rangkaian mungkin dapat menggunakan tinkercad circuit untuk mensimulasikannya terlebih dahulu.

Tinkercad merupakan sebuah platform yang merupakan web penyedia sarana bagi kita untuk belajar secara online terkait desain 3d, rangkaian elektronikam dan codeblock. Tinkercad merupakan web besutan dari Autodesk yang sudah cukup terkenal. Jika sebelum-sebelumnya Autodesk banyak memperkenalkan software-software komputer seperti software desain, animasi, kini mereka hadir dengan salah satu platform yang bernama Tinkercad. Sebenarnya, web ini sudah lama didirikan yakni pada tahun 2011. Walaupun begitu, pengembangan web ini masih berlanjut dan menjadi salah satu web yang saya rekomendasikan untuk digunakan sebagai media pembelajaran.

Web ini bisa dikatakan mirip dengan web belajar online lainnya, seperti Google Classroom, Edmodo, Schoology, dan web penyedia layanan pembelajaran online lainnya. Pada web ini, terdapat fitur Educator untuk guru, dan student untuk siswa. Hanya saja tinkercad sendiri lebih dikhususkan untuk pembelajaran di bidang desain 3D, elektronika, dan codeblock. Pada tinkercad juga terdapat fitur class dimana kita bisa membuat sebuah kelas untuk melakukan pembelajaran antara guru dan siswanya.

Udah ya, jadi sekarang tinggal cara elo join tinkercad. Pertama, elo buka dulu website tinkercad nya. Bisa lewat link ini yo, gais


Nah, setelah elo buka link nya. Elo bisa klik "join tinkercad". Nantinya bakal tampil halaman ini.


Ada banyak pilihan, disini elo bisa pilih sesuai kebutuhan elo. Tapi gue bakalan ngasih contoh buat "create a personal account". Oke, lanjut.


Langsung tampil menu buat elo daftar. Ini opsional menurut elo aja. Elo bisa milih "sign in with google".


Lanjut, elo bakal digiring ke akun google elo. Nah elo bisa deh milih akun mana yang akan elo daftarin. Pilih salah satu akun aja ya, gais.


Nah, selanjutnya bakalan muncul halamn ini, elo bisa kasih centang buat yang dibawah kata "continue". Ini tuh buat persetujuan elo biar informasi seputar tinkercad ini bakalan masuk ke email elo.

Tapi kalo elo ngga pengen, ya nggapapa. Elo tinggal langsung klik "continue".



Selesai deh. Nanti halaman ini bakalan muncul di layar elo.


Elo bisa mulai edit dan buat design. Yaitu bisa dengan cara klik "create new design".

Selamat mencoba~

Note : Gambar diambil dengan screenshot, jadi kurang jelas. Maaf ya.

Desainlah komponen rangkaian yang ingin disimulasikan dengan klik komponen yang ada di sebelah kiri dan mengatur kabel-kabel yang terhubung dengan komponen.



PENJELASAN IC

IC (Integrated Circuit) adalah komponen elektronika semi konduktor yang merupakan gabungan dari ratusan atau ribuan komponen-­komponen lain. Bentuk IC berupa kepingan silikon padat, biasanya berwarna hitam yang mempunyai banyak kaki-­kaki (pin) sehingga bentuknya mirip sisir. IC merupakan gabungan dari beberapa komponen seperti Resistor, Kapasitor, Dioda dan Transistor yang telah terintegrasi menjadi sebuah rangkaian berbentuk chip kecil,

IC digunakan untuk beberapa keperluan pembuatan peralatan elektronik agar mudah dirangkai menjadi peralatan yang berukuran relatif kecil. Sebelum adanya IC, hampir seluruh peralatan elektronik dibuat dari satuan­-satuan komponen (individual) yang dihubungkan satu sama lainnya menggunakan kawat atau kabel, sehingga tampak mempunyai ukuran besar serta tidak praktis.

Perkembangan teknologi elektronika terus semakin meningkat dengan semakin lengkapnya jenis-jenis IC yang disediakan untuk rangkaian Linear dan Digital, sehingga produk peralatan elektronik makin tahun makin tampak kecil dan canggih. Pada komputer, IC yang dipakai adalah mikroprosesor. Dalam sebuah mikroprosesor Intel Pentium 4 dengan ferkuensi 1,8 trilyun getaran per detik terdapat 16 juta transistor, belum termasuk komponen lain. Fabrikasi yang dipakai oleh mikroprosesor adalah 60nm.

IC (Integrated Circuit) dimungkinkan oleh teknologi pertengahan abad ke-­20 dalam fabrikasi alat semikonduktor dan penemuan eksperimen yang menunjukkan bahwa alat semikonduktor dapat melakukan fungsi yang dilakukan oleh tabung vakum. Pengintegrasian transistor kecil yang banyak jumlahnya ke dalam sebuah chip yang kecil merupakan peningkatan yang sangat besar bagi perakitan tube­vakum sebesar jari.

Ukuran IC yang kecil, tepercaya, kecepatan “switch”, konsumsi listrik rendah, produksi massal, dan kemudahan dalam menambahkan jumlahnya dengan cepat menyingkirkan tabung vakum. IC di dalam Sebuah Sirkuit Elektronik Hanya setengah abad setelah penemuannya, IC telah digunakan dimana-­mana. Radio, televisi, komputer, telepon selular, dan peralatan digital lainnya yang merupakan bagian penting dari masyarakat modern. Contohnya, sistem transportasi, internet, dll tergantung dari keberadaan alat ini. Banyak skolar percaya bahwa revolusi digital yang dibawa oleh sirkuit terpadu merupakan salah satu kejadian penting dalam sejarah umat manusia.

IC mempunyai ukuran seukuran tutup pena sampai ukuran ibu jari dan dapat diisi sampai 250 kali dan digunakan pada alat elektronika seperti :

  1. Telepon
  2. Kalkulator
  3. Ponsel
  4. Radio

PENJELASAN IC UNTUK GERBANG LOGIKA AND, OR, DAN NOT

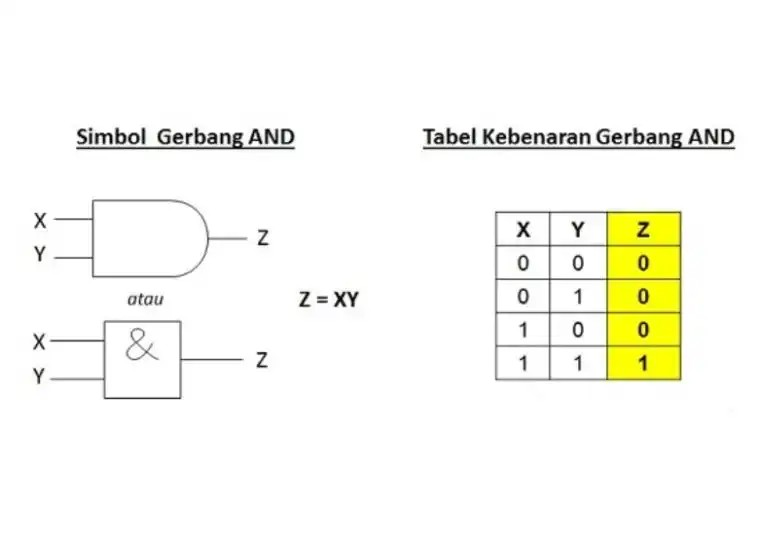

1. Gerbang AND (AND Gate)
Gerbang AND memerlukan 2 atau lebih masukan (Input) buat menghasilkan cuma 1 keluaran (Output).

Gerbang AND akan menghasilkan keluaran (Output) Logika 1, kalo semua masukan (Input) bernilai Logika 1 dan akan menghasilkan keluaran (Output) Logika 0, kalo salah satu dari masukan (Input) bernilai Logika 0.

Simbol yang menandakan Operasi Gerbang Logika AND yaitu tanda titik (.) atau gak memakai tanda sama sekali.

Contohnya: Z = X.Y atau Z = XY

Berikut ini IC Gerbang AND yang umumnya tersedia di pasaran, diantaranya yaitu:

TTL Logic AND Gate
  • 74LS08 Quad 2-input
  • 74LS11 Triple 3-input
  • 74LS21 Dual 4-input

CMOS Logic AND Gate
  • CD4081 Quad 2-input
  • CD4073 Triple 3-input
  • CD4082 Dual 4-input

2. Gerbang OR (OR Gate)


Gerbang OR memerlukan 2 atau lebih masukan (Input) buat menghasilkan cuma 1 keluaran (Output).

Gerbang OR akan menghasilkan keluaran (Output) Logika 1, kalo salah satu dari masukan (Input) bernilai Logika 1 dan kalo ingin menghasilkan keluaran (Output) Logika 0, maka semua masukan (Input) harus bernilai Logika 0.

Simbol yang menandakan Operasi Gerbang Logika OR adalah Plus (+). Contohnya: Z = X + Y.

Berikut ini, ada beberapa IC Gerbang OR yang umumnya tersedia di pasaran, yaitu:

TTL Logic OR Gates
  • 74LS32 Quad 2-input

CMOS Logic OR Gates
  • CD4071 Quad 2-input
  • CD4075 Triple 3-input
  • CD4072 Dual 4-input

3. Gerbang NOT (NOT Gate)

Gerbang NOT cuma memerlukan sebuah masukan (Input) buat menghasilkan cuma 1 keluaran (Output).

Gerbang NOT disebut juga dengan Inverter (pembalik), karena menghasilkan keluaran (Output) yang berlawanan (kebalikan) dengan masukannya (Input).

Maka, kalo kamu ingin mendapatkan keluaran (Output) dengan nilai Logika 0, maka masukan (Input) harus bernilai Logika 1.

Gerbang NOT biasanya dilambangkan dengan simbol minus (-) diatas Variabel inputnya.

Adapun, beberapa jenis IC inverter gerbang logika NOT yang tersedia, diantaranya yaitu:

TTL Logic NOT Gates
  • 74LS04 Hex Inverting NOT Gate
  • 74LS14 Hex Schmitt Inverting NOT Gate
  • 74LS1004 Hex Inverting Drivers

CMOS Logic NOT Gates
  • CD4009 Hex Inverting NOT Gate
  • CD4069 Hex Inverting NOT Gate

4. Gerbang NAND (NAND Gate)
Arti NAND adalah NO NAND bukan NAND.

Gerbang NAND merupakan kompinasi dari gerbang AND dan gerbang NOT yang menghasilkan kebalikan dari keluaram (Output) gerbang AND.

Gerbang NAND akan menghasilkan keluaran (Output) Logika o, apabila semua masukan (Input) pada Logika 1 dan kalo ada sebuah masukan (Input) yang bernilai Logika 0, maka akan menghasilkan keluaran (Output) Logika 1.

Berikut ini ada beberapa jenis IC gerbang logika NAND yang tersedia di pasaran, yaitu:

TTL Logic NAND Gates

  • 74LS00 Quad 2-input
  • 74LS10 Triple 3-input
  • 74LS20 Dual 4-input
  • 74LS30 Single 8-input

CMOS Logic NAND Gates
  • CD4011 Quad 2-input
  • CD4023 Triple 3-input
  • CD4012 Dual 4-input

5. Gerbang NOR (NOR Gate)
Arti NOR merupakan NOT OR, jadi bukan OR.

Gerbang NOR merupakan kombinasi dari gerbang OR dan gerbang NOT, yang menghasilkan kebalikan dari keluaran (Output) gerbang OR.

Gerbang NOR akan menghasilkan keluaran (Output) Logika 0, kalo salah satu dari masukan (Input) bernilai Logika 1 dan kalo ingin mendapatkan keluaran (Output) Logika 1, maka semua masukan (Input) harus bernilai Logika 0.

Berikut dibawah ini, ada beberapa jenis IC gerbang logika NOR yang tersedia dipasaran, diantaranya yaitu :

TTL Logic NOR Gates
  • 74LS02 Quad 2-input
  • 74LS27 Triple 3-input
  • 74LS260 Dual 4-input

CMOS Logic NOR Gates
  • CD4001 Quad 2-input
  • CD4025 Triple 3-input
  • CD4002 Dual 4-input

6. Gerbang X-OR (X-OR Gate)

X-OR merupakan singkatan dari Exclusive OR, yang terdiri dari 2 masukan (Input) dan 1 keluaran (Output) Logika.

Gerbang X-OR akan menghasilkan keluaran (Output) Logika 1, kalo semua masukan-masukannya (Input) mempunyai nilai Logika yang berbeda. Kalo nilai Logika Inputnya sama, maka akan memberikan hasil keluaran (Output) Logika 0.

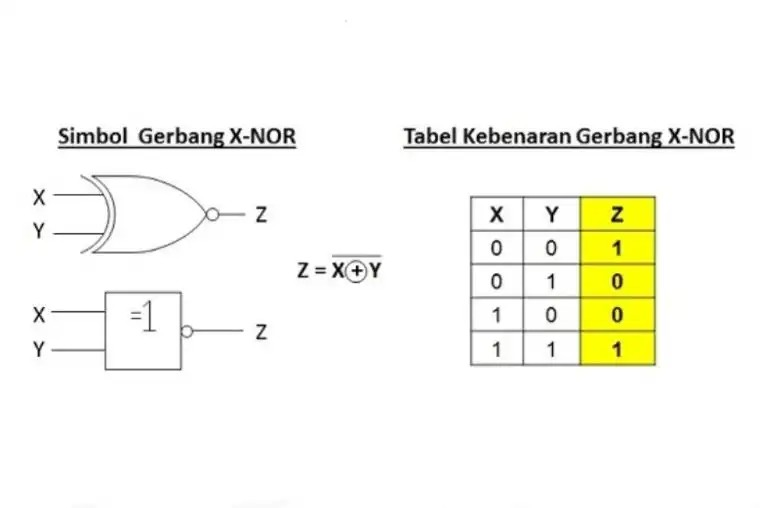

7. Gerbang X-NOR (X-NOR Gate)

Seperti Gerbang X-OR, Gerbang X-NOR ini juga terdiri dari 2 masukan (Input) dan 1 keluaran (Output).

X-NOR merupakan singkatan dari Exclusive NOR dan kombinasi dari Gerbang X-OR dan Gerbang NOT.

Gerbang X-NOR akan menghasilkan keluaran (Output) Logika 1, kalo semua masukan (Input) bernilai Logika yang sama dan akan menghasilkan keluaran (Output) Logika 0, kalo semua Masukan atau Inputnya bernilai Logika yang berbeda.

Hal ini merupakan kebalikan dari Gerbang X-OR (Exclusive OR).


PENJELASAN DATASHEET IC 7432 & TEGANGAN KERJA IC 7432

3. GERBANG LOGIKA – GATE OR IC TTL 7432

Gerbang Logika atau dalam bahasa Inggris disebut dengan Logic Gate adalah dasar pembentuk Sistem Elektronika Digital yang berfungsi untuk mengubah satu atau beberapa Input (masukan) menjadi sebuah sinyal Output (Keluaran) Logis. Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.

GATE OR



 Gerbang OR (GATE OR) seperti pada gambar diatas hanya bisa menghasilkan logika 1 apabila satu, atau lebih, inputnya berada pada logika 1. dengan kata lain, sebuah gerbang OR hanya akan menghasilkan logika 0 bila semua inputnya secara bersamaan berada pada logika 0.

Tabel Kebenaran (Truth Table).



IC TTL 7432

IC TTL adalah IC yang banyak digunakan dalam rangkaian digital karena menggunakan sumber tegangan (VS) antara 4,75 Volt sampai 5,25 Volt. Komponen pembangun IC TTL(transistor-transistor logic) adalah sesuai dengan namanya IC ini berisi beberapa transistor yang digabungkan sehingga membentuk dua keadaan (ON/FF).

Gerbang ini sudah terkemas dalam IC tipe 7432. Sama dengan gerbang AND, gerbang OR hanya memiliki 2 buah input dan 1 output, sehingga dibutuhkan 2 gerbang untuk menjadikan 3 input dan 1 output.

Pada output akan berharga 1 (indicator menyala) jika salah satu atau semua dari inputnya diberi masukan sebesar Vcc. Sebaliknya jika semua input diberi masukan dari ground atau terlepas, maka output akan berharga 0 (indicator tidak menyala).


Gerbang ini sudah terkemas dalam IC tipe 7432. Sama dengan gerbang AND, gerbang OR hanya memiliki 2 buah input dan 1 output, sehingga dibutuhkan 2 gerbang untuk menjadikan 3 input dan 1 output. Operasi gerbang :

Pada output akan berharga 1 (indicator menyala) jika salah satu atau semua dari inputnya diberi masukan sebesar Vcc. Sebaliknya jika semua input diberi masukan dari ground atau terlepas, maka output akan berharga 0 (indicator tidak menyala. Dengan melihat tabel pada data percobaan, akan didapat persamaan pada output, yaitu :

Y = A + B + C

Level tegangan logika ditentukan oleh suplai tegangan ke IC (VDD)
  • Bipolar: tegangan suplai 4.5 - 5.5 Volt untuk level logika 5 Volt
  • CMOS: level tegangan 3.3 atau 5 Volt
  • Identitas ’L’ menunjukkan level logika 3.3V di CMOS dan low power di bipolar
  • IC 74LS mempunyai daya disipasi 2 mWatt, sedangkan 74S mempunyai 20 mWatt
  • Identitas ’T’: level logika CMOS kompatibel dengan bipolar
  • 74HCT mempunyai level logika kompatibel 5 Volt
  • Identitas ’X’: level tolerant di level logika 3.3 dan 5 Volt I 74LVX dapat menerima masukan logika 3.3 Volt dan 5 Volt
Oke, gais. Sampai juga gue dipenghujung materi. Semoga penjelasan gue tentang tinkercad dan IC bisa elo pahami.

Thank you,
and see you, next time!
